Konfiguration der Datenübertragung: Humphrey Field Analyzer 3 (Modell 8xx)

WICHTIGE Vorbemerkungen

Die Datenübertragung vom HFA3 zu PeriData erfolgt mit einem FILE. Der HFA3 exportiert das File in einen speziellen Ordner. PeriData liest das File aus diesem Ordner und löscht es danach. Dabei gibt es 2 wichtige Details zu beachten:

File-Format

Der HFA3 kann verschiedene Typen (Formate) von DICOM-Files exportieren. Alle Files haben die Endung .dcm, sind aber intern unterschiedlich. Der Unterschied wird erst beim Lesen/Öffnen bemerkt. Nur das Format DICOM-OPV enthält verwertbare Gesichtsfelddaten und ist für PeriData geeignet.

Ungeeignete DICOM-Formate: DICOM-EPDF (embedded PDF) ist ein PDF eingebettet in einen DICOM Container. Das HFA3 Format ist ein proprietäres Zeiss-Format. Wenn PeriData ein ungeeignetes DICOM-File im Import-Verzeichnis findet, dann zeigt es einen Hinweis "SOP-Klasse passt nicht" und löscht die Datei

Exchange-Ordner für Export (HFA) und Import (PeriData)

Der Exchange-Ordner wird am besten direkt auf dem HFA3 angelegt. Der Ordner wird im Netzwerk freigegeben. Der HFA exportiert (schreibt) die DICOM-OPV-Files in diesen Ordner. Aus technischen Gründen muss das Verzeichnis dafür gemappt werden. Der PC im Perimeterraum liest die Files und löscht sie.

Fallstrick: In dem Feld "Exportort" wo das gemappte Laufwerk ausgewählt wird, ist es auch möglich, einen UNC-Pfad einzugeben. Mit DICOM-OPV-Files gibt es aber Probleme.

1. Aktionen auf WINDOWS-Ebene

2. Überprüfen der Netzwerksverbindung im Perimeter-Steuerungs-Programm

  • Anmelden (log in) als "Administrator"
  • Einstellungen  (Mutternschlüssel-Symbol)
  • Netzwerk
  • Adaptereinstellungen: zeigt den aktuellen Status  (wie im System eingestellt)

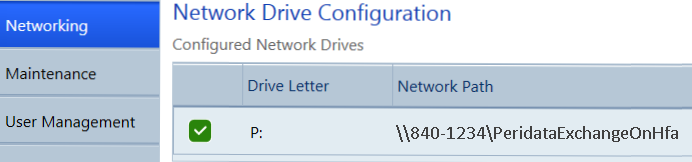

  • Netzlaufwerkkonfiguration: zeigt alle gemappten Laufwerke -  das gemappte Laufwerk sollte in der Liste sein
  • Netzlaufwerk verbinden..  (nicht verwenden!)
  • Dicom-Netzwerk = Deaktiviert  (Aktivierung nur durch ZEISS Spezialisten)

3. Export konfigurieren

  • Anmelden (log in) als "Administrator"
  • Einstellungen &nbsk;(Mutternschlüssel-Symbol)
  • Erweiterte Einstellungen

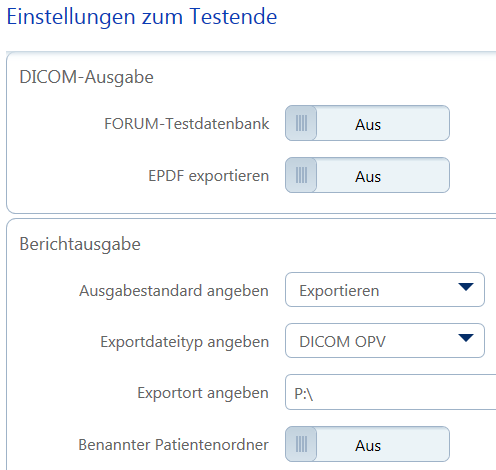

  • Button "Berichtausgabe" >> (Überschrift "Einstellungen zum Testende")
  • Forum-Testdatenbank = AUS
  • EPDF exportieren = AUS
  • Ausgabestandard = Exportieren  (Die Aktion wenn man "SPEICHERN UND EXIT" am Ende einer Untersuchung drückt - bei PeriData heisst das "automatischer Export")
  • Exportdateityp = DICOM-OPV  (Mehrfachauswahl möglich, nur DICOM-OPV sollte aktiv sein ! ) -- wenn DICOM-OPV nicht in der Liste ist, ist die Lizenz nicht freigeschaltet >> im Lizenz-Menü checken (LIZ HFA3 OPV IOD EXPORT) und Zeiss kontaktieren
  • Exportort = <Ziel-Verzeichnis>  (wähle das gemappte Laufwerk -- ACHTUNG: UNC-Pfade sind möglich, funktionieren aber nicht)
  • Bekannter Patientenordner = AUS
  • ID im Ordnername = AUS
