Terminal-Server-Architektur

Bei einer Terminal-Server-Architektur (TSA) muss PeriData nur auf dem Server installiert werden. Der Mehrfach-Zugriff auf das Programm durch verschiedene User ist möglich. Die Arbeitsplätze können dabei individuelle Options-Einstellungen verwenden. Der Arbeitsplatz im Perimeter-Raum benötigt eine besondere Lösung. Sie hängt davon ab, ob das Perimeter die Daten über ein Kabel (RS-232) oder als File exportiert.

Die Beschreibung kann auch für CITRIX-Server verwendet werden.

Grundeinstellungen in den Optionen

Am Server startet man PeriData als Admin und macht folgende Einstellungen in den Optionen (Menü Extras):

• Optionen - Tab Allgemein: Viewing-Modus = EIN (ist Standard seit V3.7.2.2)
• Optionen - Tab Perimeter: Jeder USER hat eigene Perimeter-Einstellungen = EIN. Dadurch wird ein File "PeriWin_Opt_Are_User_Specific.txt" in das Verzeichnis "C:\PeriDataExchange" geschrieben. Änderungen sind danach nicht mehr möglich. Die Perimeter-Einstellungen werden nun separat für jeden user in der Registry "HKEY_CURRENT_USER" gespeichert.

Die folgenden Einstellungen betreffen nur den "Perimeter-Arbeitsplatz", der mit einem Perimeter verbunden sind und auf dem der Datenempfang durchgeführt wird

Fall 1: FILE-Export in das Standard-Exchange-Verzeichnis

Situation: Perimeter sendet die Daten als Datei. Das Geräteprogramm läuft auf dem lokalen PC oder das Gerät ist im LAN. Die Praxis-Software läuft im RDP-Fenster.

1A. GERÄT

Der Export muss konfiguriert werden. Folgende Möglichkeiten gibt es:

• Das Geräteprogramm exportiert die Rohdaten immer ins Standard-Exchange-Verzeichnis C:\PeriDataExchange
• Im Geräteprogramm wird das Export-Verzeichnis so konfiguriert
• Ein Hilfsprogramm (Polling-Programm) verschiebt die Rohdaten aus einem anderen Verzeichnis in das Standard-Verzeichnis

1B. LOKALER PC (außerhalb vom RDP-Fenster)

• Nur das Verzeichnis "C:\PeriDataExchange" anlegen (das PeriData-Programm wird nicht installiert) Für Perimeter mit einem PC, der Daten über das Netzwerk sendet, muss das Verzeichnis freigegeben werden
• CHECK: Exportiere (sende) Untersuchungen vom Perimeter >> im Verzeichnis erscheinen neue Rohdaten-Files (Extension *.pdi *.oc1 *.dcm - je nach Typ)

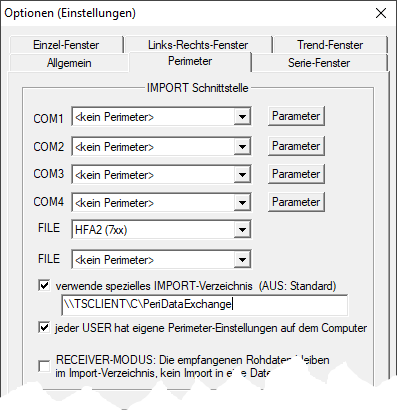

1C. PeriData im RDP-FENSTER

• Optionen > IMPORT-Schnittstelle FILE: Gerät auswählen
• verwende spezielles IMPORT-Verzeichnis = EIN
• Pfad-Feld: \\TSCLIENT\C\PeriDataExchange   (RDP-Laufwerk-Zugriff)
• CHECK: Übernehme die Einstellung >> die Rohdatenfiles aus dem Import-Verzeichnis werden in die offene Datenbank importiert


Fall 2: FILE-Export in ein Verzeichnis auf dem Server

Situation: Perimeter sendet die Daten als Datei. Das Export-Verzeichnis des Gerätes kann konfiguriert werden.

2A. SERVER

Erzeuge ein Exchange-Verzeichnis auf dem Server - WICHTIG: Bei mehreren Perimetern benötigt jeder Perimeter-Arbeitsplatz ein SEPARATES Verzeichnis auf dem Server, damit die Daten verschiedener Geräte nicht durcheinander geraten. Der Name soll den Arbeitsplatz klar definieren, z.B..\Peri_BerlinNordRaum4

2B. GERÄT

• Geräte-Software: Export-Verzeichnis konfigurieren, UNC-Pfad oder Laufwerksmapping
• Check: Im Verzeichnis müssen beim Export vom Perimeter Rohdaten-Files (Extension *.pdi *.oc1 *.dcm je nach Typ) ankommen.

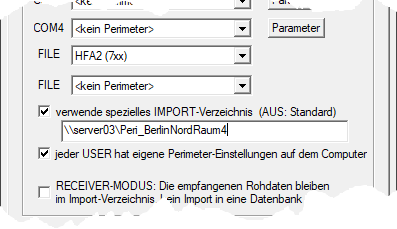

2C. PeriData im RDP-FENSTER

• Optionen > IMPORT-Schnittstelle FILE: Gerät auswählen
• verwende spezielles IMPORT-Verzeichnis = EIN
• Pfad-Feld: <Export-Verzeichnis (UNC-Pfad)>
• CHECK: Übernehme die Einstellung >> die Rohdatenfiles aus dem Import-Verzeichnis werden in die offene Datenbank importiert


Fall 3: KABEL-Export

Situation: Perimeter sendet die Daten über ein Kabel (RS-232). Bei der "Receiver-Modus-Lösung" wird PeriData in ZWEI Instanzen aktiv. Auf dem Terminal-PC läuft PeriData lokal im Receiver-Modus und speichert die Kabeldaten in ein Rohdaten-File. Im RDP-Fenster des Terminals läuft PeriData im normalen Modus und führt importiert das Rohdaten-File in die Datenbank.

3A. GERAET

• Verbinde Gerät und PC mit dem Kabel
• Konfiguriere die Export-Parameter

3B. LOKALER PC (außerhalb vom RDP-Fenster)

• Installiere PeriData

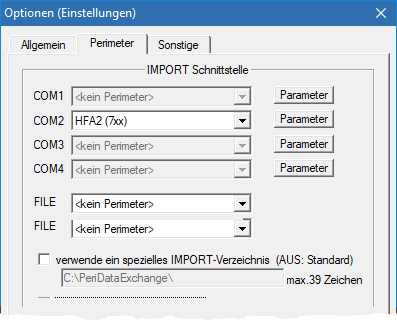

• Optionen > IMPORT-Schnittstelle COM-PortNr-: Gerät auswählen
• verwende spezielles IMPORT-Verzeichnis: AUS
• CHECK (ohne RECEIVER-Modus): Sende Daten vom Gerät >> die Untersuchungen werden in die offene Datenbank importiert

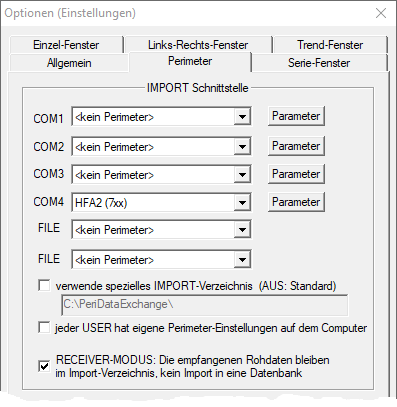

• Optionen > RECEIVER-MODUS = EIN
• CHECK (mit RECEIVER-Modus): Sende Daten vom Gerät >> es erscheinen Rohdatenfiles im Exchange-Verzeichnis
• PeriData muss ständig laufen. Lege einen Link zu PeriData (periwin.exe) im Autostart - Beim Start im Receiver-Modus minimiert sich das Programmfenster automatisch. Beim versehentlichen Schließen kommt eine Warnmeldung

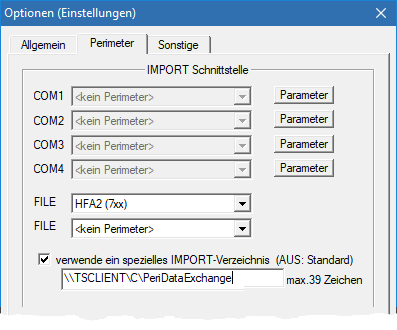

3C. PeriData im RDP-FENSTER

• Optionen > IMPORT-Schnittstelle FILE: Gerät auswählen
• verwende spezielles IMPORT-Verzeichnis: EIN
• Pfad-Feld: \\TSCLIENT\C\PeriDataExchange   (RDP-Laufwerk-Zugriff)
• CHECK: Sende Daten vom Gerät >> die Untersuchungen erscheinen in der offenen Datenbank

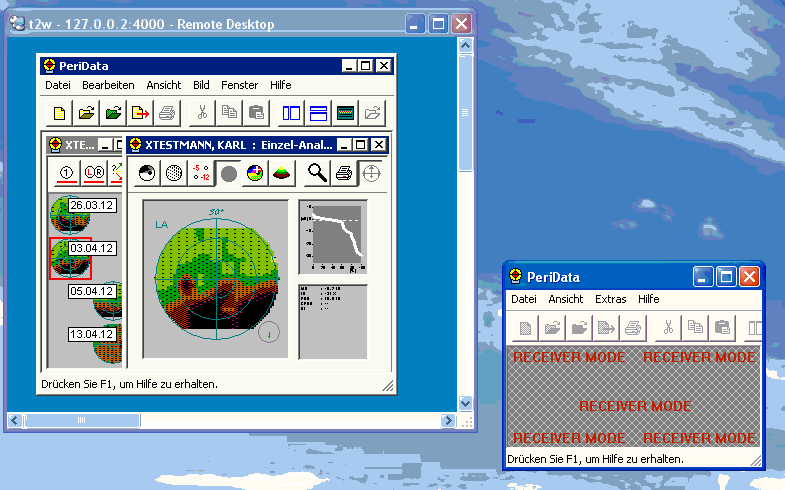

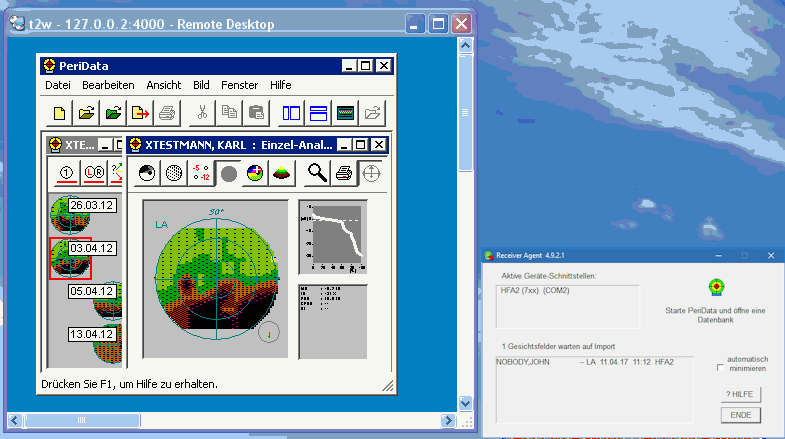

Nach der Installation läuft PeriData im Receivermodus auf dem lokalen PC (könnte minimiert sein) und ein zweites Mal im RDP-Fenster. Das Ergebnis kann dann so aussehen (Fall 3 - KABEL-Export) :



Es sind weitere Situationen möglich, z.B. mit einem Seriell-Ethernet-Adapter (z.B. MOXA). Ebenso sind mehrere Perimeter unterschiedlichen Typs an einem Platz machbar. Die Installation an verschiedenen Plätzen ist problemlos, da die Einstellungen user-spezifisch sind. Rufen Sie unsere Technik an, wir beraten Sie.

Praktischer Ablauf einer Datenübertragung (alle Fälle):

1. RDP-Fenster: PeriData aus der Praxis-Software starten >> PeriData wartet auf Daten

2. Gerät: beendete Untersuchung speichern >> löst automat. Datenübertragung aus (wenn konfiguriert) - oder - gespeicherte Untersuchungen aufrufen und den "Export" oder "Senden"-Button drücken >> die Untersuchungen erscheinen im PeriData des RDP-Fensters

FERTIG !
